​Які фактори визначають діаметр колони при струминному цементуванні?

Які фактори визначають діаметр колони при струменевому цементуванні?

У струминному цементуванні діаметр колони є критичним параметром, який безпосередньо впливає на ефективність, ефективність та економічність проектів покращення ґрунту. На відміну від звичайних бурових стовбурів, стовпи, налиті струминним розчином, утворюються шляхом розмивання та змішування ґрунту на місці зі струменями рідини під високим тиском, тобто їх діаметр не фіксується буровим долотом, а залежить від складної взаємодії факторів. Розуміння цих змінних має важливе значення для проектувальників та операторів, щоб досягти бажаних розмірів колони та властивостей цементу. У цій статті аналізуються ключові фактори, що визначаютьструменеве цементуваннядіаметр колони, класифікований за параметрами обладнання, ґрунту, експлуатації та конструкції.

1. Обладнання та технічні характеристики

Тиск струменя та швидкість потоку: вищий тиск рідини (зазвичай 30–60 МПа) та швидкість потоку збільшують енергію ерозії, збільшуючи діаметр колони. Системи з трьома рідинами часто досягають більших діаметрів, ніж системи з однією рідиною, завдяки посиленому руйнуванню ґрунту.

Конструкція форсунки: діаметр, кількість і орієнтація форсунки впливають на швидкість струменя та форму розпилення. Більші або кілька сопел можуть розширити зону ерозії.

Швидкість обертання та відведення: повільніше обертання та відведення дозволяють додавати більше енергії на глибину, збільшуючи діаметр. Однак надмірна повільність може спричинити надмірну ерозію та обвал.

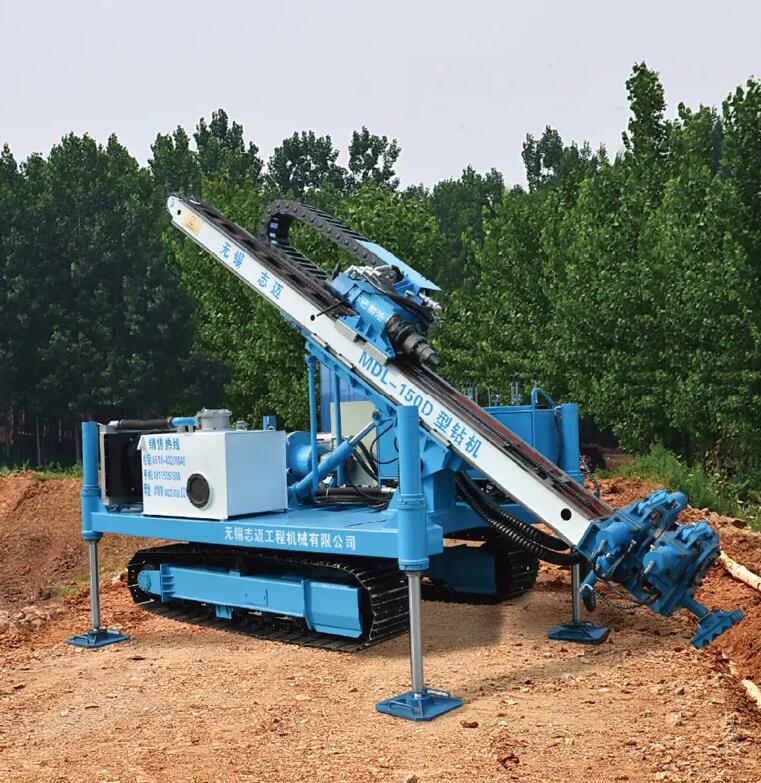

Тип бурової установки та потужність: удосконалені бурові установки з автоматичним контролем параметрів забезпечують стабільніші діаметри в різних умовах.

2. Характеристика ґрунту

Тип і щільність ґрунту: зернисті ґрунти (піски, гравій) більш схильні до розмивання, часто мають більший діаметр, ніж зв’язані глини. Щільні або зцементовані ґрунти потребують більших витрат енергії.

Розподіл зерен за розміром: добре сортовані ґрунти з дрібним вмістом можуть обмежувати проникнення струменя, зменшуючи діаметр. Чистий пісок або м'який мул ідеально підходять для великих колон.

Умови ґрунтових вод: високий рівень грунтових вод може сприяти розповсюдженню струменів, але також може змити в’яжучі речовини, якщо їх не контролювати.

Напруга на місці: Тиск розкривних порід у глибоких шарах стискає колону, зменшуючи діаметр порівняно з малими глибинами.

3. Експлуатаційні параметри

Властивості цементної суміші: в’язкість, час схоплювання та щільність впливають на когезію струменя та перемішування ґрунту. Тиксотропні розчини можуть підтримувати більші форми колон.

Огортання повітрям або водою: у системах з подвійною/потрійною рідиною закриваючі струмені зберігають енергію струменя на більших відстанях, збільшуючи діаметр.

Етапи підйому та час витримки: деякі методи використовують ступінчасте відведення з паузами для покращення змішування та діаметра.

4. Фактори проектування та виконання

Відстань між колонами та перекриття: діаметр повинен бути розроблений таким чином, щоб забезпечити перекриття в сітці колон для стін або плит.

Зауваження щодо глибини: Діаметр часто зменшується з глибиною через втрату енергії та утримання ґрунту.

Вимоги до якості: для несучих колон можуть бути вказані більші діаметри, у той час як стіни зі зрізами можуть мати пріоритет над розміром.

Практичні наслідки та практичний приклад

У проекті стабілізації сипучого піску для опори мосту цільовий діаметр стовпа становив 1,5 метра. Початкові випробування з струменем однієї рідини при 40 МПа дали лише 1,1-метровий діаметр через ущільнення піску. Перехід на систему з трьома рідинами з тиском 50 МПа та повільнішим відводом (10 см/хв) дозволив досягти необхідного діаметру. Випробування ґрунту підтвердили покращену однорідність і міцність.

Моніторинг і налаштування

Системи моніторингу в режимі реального часу відстежують такі параметри, як тиск, потік і крутний момент, дозволяючи операторам динамічно регулювати налаштування. Перевірка після будівництва за допомогою керна або CPT забезпечує відповідність діаметра.

Висновок

Діаметр колони при струменевому цементуванні — це не постійна величина, а контрольований результат, який визначається можливостями обладнання, реакцією ґрунту та експлуатаційним досвідом. Оптимізуючи ці фактори, інженери можуть пристосувати струменеве цементування до різноманітних геотехнічних завдань, збалансовуючи продуктивність і економічну ефективність. У міру розвитку технологій моделювання та моніторингу прогнозування та контроль розмірів стовпців стане ще точнішим, що ще більше зміцнитьструменеве цементуванняроль у сучасному фундаментобудуванні.
