​Як контролювати якість струминного цементування за допомогою установки високого тиску?

Як контролювати якість струминного цементування за допомогою установки високого тиску?

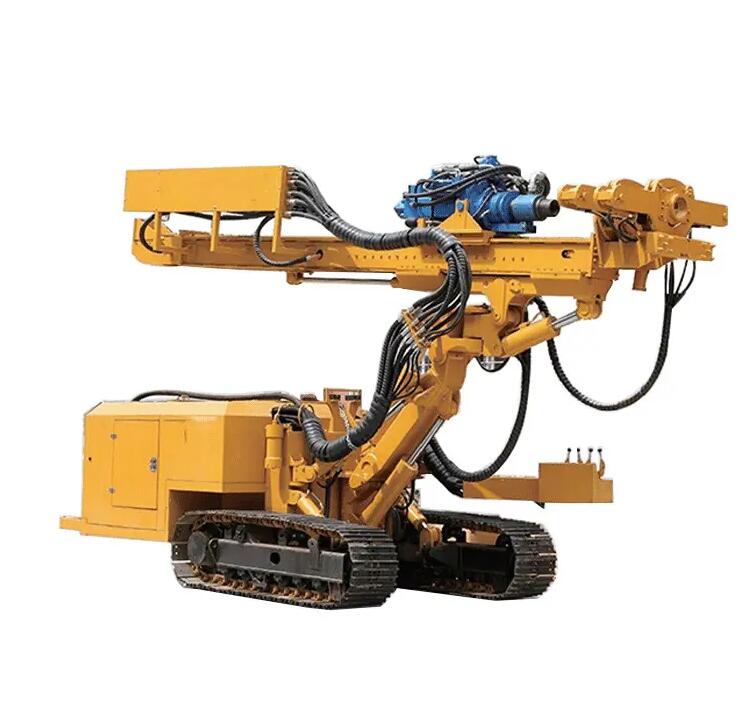

Контроль якості під час струминного цементування має першочергове значення, оскільки процес передбачає приховану підземну роботу, де дефекти можуть поставити під загрозу цілісність конструкції, водонепроникність або довгострокову довговічність. Високий тискустановки для струминного цементування, незважаючи на високу ефективність, вимагають ретельного нагляду для забезпечення стабільних результатів. У цій статті викладено комплексну структуру контролю якості, що охоплює етапи планування, виконання, моніторингу та перевірки, узгоджені з міжнародними стандартами, такими як EN 12716 та ASTM D6001.

1. Планування та випробування перед будівництвом

Дослідження ґрунту: проведіть детальні геотехнічні дослідження, щоб охарактеризувати мінливість ґрунту, ґрунтові води та перешкоди.

Програма випробувань: Виконайте польові випробування, щоб встановити оптимальні параметри струменю (тиск, потік, швидкість обертання/відведення) для різних шарів ґрунту.

Дизайн суміші для затирання: Лабораторні випробування пропорцій затирки на міцність, водопроникність і працездатність. Використовуйте добавки, якщо це необхідно для конкретних умов.

2. Моніторинг у реальному часі під час будівництва

Сучасні установки високого тиску оснащені датчиками та реєстраторами даних для моніторингу:

Гідравлічні параметри: тиск нагнітання (зазвичай 30–60 МПа), швидкість потоку та об’єм.

Механічні параметри: швидкість обертання (5–20 об/хв), швидкість витягування (5–30 см/хв) і крутний момент.

Властивості розчину: Щільність і в'язкість виміряні всередині.

Відхилення, що виходять за межі допусків, викликають сигнали тривоги, спонукаючи до негайних коригувальних дій. Автоматизовані системи можуть регулювати параметри у відповідь на зворотний зв’язок у реальному часі.

3. Геометрія колони та забезпечення безперервності

Вертикальність і вирівнювання: використовуйте інклінометри або гіроскопічні інструменти для контролю вертикальності бурових штанг, особливо для глибоких колон.

Контроль діаметра колони: непрямі методи, такі як випробування на підйом або вимірювання пучинки ґрунту, можуть вказувати на достатній діаметр. Для критичних проектів можуть бути використані свердловинні камери або геофізична томографія.

Перевірка перекриття: переконайтеся, що послідовні колони перекриваються відповідно до проекту (зазвичай 10–30% діаметра) за допомогою точних систем позиціонування (GPS або тахеометра).

4. Якість матеріалу та поводження

Управління установкою дозування: Автоматизоване дозування з вимірюваннями на основі ваги забезпечує постійний склад розчину.

Відбір проб і тестування: часто відбирайте зразки розчину для перевірки часу схоплювання, міцності та щільності.

Калібрування обладнання: Регулярно калібруйте манометри, витратоміри та насоси.

5. Перевірка після будівництва

Буріння кернів і лабораторні випробування: витягніть керни з вибраних колон, щоб оцінити необмежену міцність на стиск, щільність і однорідність.

Випробування на проникність: для стін із зрізами виконайте випробування на проникність на місці (наприклад, випробування на падіння) або лабораторні випробування кернів.

Неруйнівний контроль: міжсвердловинний звуковий каротаж, тепловізійні дослідження або дослідження питомого опору можуть виявити порожнечі або невідповідності.

Випробування на навантаження: Проведіть випробування на навантаження на плиту або випробування на цілісність несучих колон.

6. Документація та відповідність

Вести детальне досьє про якість, включаючи:

Побудовані записи з GPS-координатами та глибинами.

Журнали параметрів і звіти про аномалії.

Акти лабораторних досліджень та акти перевірок.

Порівняння результатів з проектними специфікаціями (наприклад, міцність > 1 МПа, проникність < 10⁻⁶ см/с).

Приклад: Герметизація порталу тунелю

У проекті залізничного тунелю струменеве цементування було використано для створення водонепроникного ущільнення навколо порталу в піщаному гравії. Контроль якості включав моніторинг тиску/потоку в режимі реального часу, щоденне тестування розчину та відбір керна після будівництва. Одна колона показала низьку міцність; дослідження виявило заблоковану форсунку під час будівництва. Колону було повторно просвердлено та повторно зашліфовано, щоб уникнути потенційного проникнення води.

Поширені підводні камені та способи їх усунення

Непостійні діаметри: часто через різну швидкість вилучення. Спосіб усунення: Використовуйте автоматизований контроль вилучення та навчайте операторів.

Слабка міцність: може бути результатом поганого змішування ґрунту та розчину або неправильного водоцементного співвідношення. Налаштуйте параметри та збільште час змішування.

Проблеми з проникністю: щілини між колонами можна вирішити за допомогою повторного цементування внахлест.

Висновок

Контроль якості вструменеве цементуванняз установками високого тиску – це багаторівневий процес, який вимагає інтеграції технологій, досвіду та суворих протоколів. Завдяки цифровому моніторингу, систематичному тестуванню та адаптивному управлінню інженери можуть постачати елементи струминного цементування, які відповідають найвищим стандартам продуктивності, забезпечуючи безпеку та довговічність геотехнічних конструкцій.
