Основні схеми регулювання тиску гідравлічної багатофункціональної бурової установки

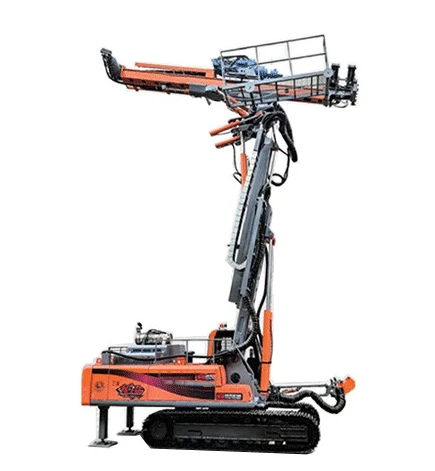

Основні схеми регулювання тискуГідравлічна багатофункціональна бурова установка

Базовий контур керування тиском є ​​критично важливим, оскільки він забезпечує силу та крутний момент, необхідні для приводів гідравлічної багатофункціональної бурової установки. Основним компонентом, який використовується в цьому контурі, є клапан регулювання тиску, який регулює гідравлічний тиск. Базовий контур керування тиском відіграє життєво важливу роль у роботі гідравлічної багатофункціональної бурової установки.

Схема балансування

У практичній інженерії вертикальний гідравлічний циліндр гідравлічної багатофункціональної бурової установки може опускатися під дією власної сили тяжіння. Щоб запобігти цьому, можна використовувати схему балансування. Такі схеми зазвичай використовуються в таких механізмах, як незбалансовані стріли, підйомні та телескопічні механізми в кранах, а також механізми гравітаційного спуску, такі як плунжери, поршні та повзунні механізми в гідравлічних пресах. Балансувальні схеми включають:

(1) Контур балансування з використанням зворотного клапана послідовності для підтримки та керування обмеженням швидкості.

(2) Схема балансування з використанням зворотнього дросельного клапана для обмеження швидкості та гідравлічного контрольованого зворотного клапана для блокування.

Контур підтримки тиску

Як випливає з назви, контур підтримки тиску підтримує постійний тиск, підтримуючи заданий тиск протягом певної фази робочого циклу. Цей тип схеми має три основні характеристики:

(1) Стабільний тиск

(2) Надійна робота

(3) Енергоефективність.

Контур зниження тиску

Контур зниження тиску знижує тиск у гідравлічному контурі. Це досягається за рахунок координації редукційного клапана з іншими клапанами. За допомогою цього контуру можна отримати стабільний тиск, нижчий за тиск подачі насоса.

Схема регулювання тиску

Функція контуру регулювання тиску полягає в підтримці тиску всієї гідравлічної системи гідравлічної багатофункціональної бурової установки або певної секції на постійному значенні або нижче певної межі. Контури регулювання тиску включають:

(1) Одноступінчастий контур регулювання тиску

(2) Багатоступінчастий контур регулювання тиску

(3) Схема плавного регулювання тиску.

Контур підвищення тиску

Для підвищення тиску в гідравлічній системі використовується контур посилення тискуГідравлічна багатофункціональна бурова установка. За допомогою цього контуру можна використовувати гідравлічний насос із відносно низьким вихідним тиском для отримання масла під високим тиском. Крім того, для досягнення того ж ефекту можна використовувати стиснене повітря як джерело енергії. Інтенсифікатор є важливим компонентом у цій схемі, яка включає:

(1) Інтенсифікатор одноразової дії

(2) Інтенсифікатор подвійної дії.

Схема розвантаження

Функція розвантажувального контуру полягає в тому, щоб дозволити гідравлічному насосу працювати майже без тиску. До переваг розвантажувального контуру можна віднести:

(1) Уникайте частого запуску двигуна

(2) Зменшення виділення тепла в гідравлічній системі гідравлічної багатофункціональної бурової установки

(3) Мінімізація втрат потужності

(4) Подовження терміну служби двигуна та насоса.

Зазвичай використовувані схеми розвантаження включають:

(1) Розвантажувальний контур із зовнішнім керованим послідовним клапаном як розвантажувальний клапан

(2) Контур розвантаження за допомогою байпасу з двоходовим двопозиційним клапаном

(3) Контур розвантаження за допомогою запобіжного клапана з пілотним керуванням

(4) Схема розвантаження, що використовує функцію нейтрального положення напрямного клапана типу M (або H, K).
